Timing & Synchronization

오늘날 5G, 금융거래, 데이터센터, 전력망, 방송, 방산 등 많은 인프라에서 ‘정밀한 시각 동기화’는 필수입니다. GNSS만으로는 재밍, 장애, 보안 위험을 대비해 GNSS의 의존을 줄이거나 보완해야 합니다.
또한 이러한 동기품질 측정을 위해 DUT 단위 또는 여러 장비/노드가 분산된 환경에서 복잡한 네트워크의 동기 품질 측정을 제공합니다.

Oscilloquartz(A division of Adtran)는 1949년에 설립된 스위스에 본사를 둔 정밀 시계 / 동기화(e.g. time & frequency synchronization) 전자장비 제조사입니다.
통신(통신사업자 / 모바일 네트워크), 데이터센터, 방송, 전력망, 금융, 국방 등 다양한 분야에서 OSA 제품 시리즈들은 원자 시계(cesium clocks), GNSS 시계, PTP/NTP 그랜드마스터 클록, 동기화 배포(distribution), 소프트웨어 동기화 클라이언트 등 “시간/주파수 + 동기화 + 관리”를 포괄하는 솔루션 제공을 목표로 합니다.

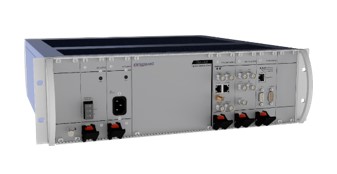

OSA 3350

OSA 3350 초정밀 세슘 발진기

OSA 3350장비는 업계 최고의 정밀도를 가진 Optical 세슘 클럭 발진기로써, 차세대 네트워크 정밀 클럭 요구규격인 ePRTC/ePRTC 를 완벽히 충족시킵니다.

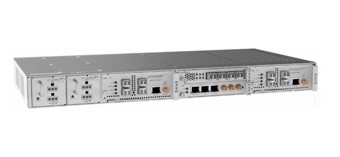

OSA 5430

OSA 5430 Core GrandMaster

OSA 5430은 네트워크 사업자가 엄격한 위상 및 시간 동기화 요구 사항을 달성 할 수 있도록 설계된 IEEE 1588 Grandmaster 클럭 장치입니다.

  • PTP GM/BC/Slave 기능 제공

  • 10G 인터페이스 제공하며, 파워/클럭모듈/GNSS 포함 모든 운용 모듈 이중화 가능

  • PRTC-B 지원(옵션) 하며, ePRC 장비와 연동하여, ePRTC 운용

  • 전 이중화 가능(GNSS 수신, PTP 모듈, 전원)

  • NTP Server 지원

  • PTP/NTP 이외 기존 클럭 출력기능 제공(1PPS/ToD/Frequancy(10M/2M))

  • 현재 LGU+ 5G 망 네트워크 동기를 위한 클럭시스템 구축 운용중임

  • Link : https://www.oscilloquartz.com/en/products-and-services/osa-5430-series

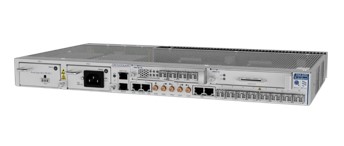

OSA 5420/5422

OSA 5420/5422 Gateway GrandMaster

OSA 5420 시리즈는 가장 극한 조건에서도 탁월한 성능을 발휘하도록 설계된 고급 그랜드 마스터 클럭으로써, 엄격한 주파수 및 위상 동기화 요구 사항을 충족 할 수 있습니다.

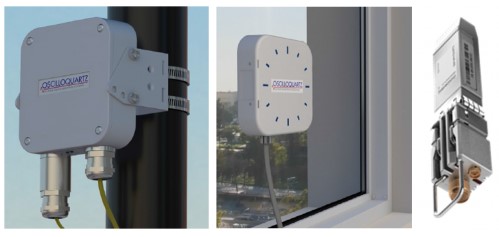

OSA 5401/5405

OSA 5401/5405 Access GM

OSA 5401/5405 시리즈는 가장 극한 조건에서도 탁월한 성능을 발휘하도록 설계된 고급 그랜드 마스터 클럭으로써, 엄격한 주파수 및 위상 동기화 요구 사항을 충족 할 수 있습니다.540x 시리즈는 IoT 및 5G Small Cell 등 기존 망에 새로운 높은 위상 정확도를 제공하며, 5405 장비의 경우, 업계 유일의 초소형 이중 안테나 GNSS 내장형으로, GNSS 구축이 어려운 환경에서도 손쉽게 PTP 네트워크를 구축 할 수 있습니다.

OSA 5400

OSA5400 Embedded timing solutions

OSA5400 Embedded timing solution 은 표준 서버 및 네트워크 장비 내부에 실장하여, 가장 정확하고 안정된 PTP 클럭을 공급하는 장비입니다.

Calnex는 2006년에 설립된 영국 스코트랜드에 위치한 회사이며 “네트워크 타이밍/싱크, 동기화 테스트 및 검증” 분야에서 전문성을 가진 글로벌 기업입니다.
특히 5G, 고속 이더넷, 데이터센터, 클라우드 인프라 등 현대 통신/네트워크 환경의 정밀 타이밍 요구사항의 충족여부 및 동기품질 측정을 제공합니다.

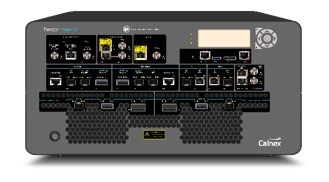

Paragon NEO-S

고용량 인터페이스(400/800G) 네트워크 동기장비(PTP/SyncE) 품질측정기

Paragon-Neo-S는 고용량 인터페이스(400/800G) 지원 시스템에 대해 네트워크 동기장비(PTP/SyncE) 품질측정을 위한 제품입니다.

  • 차세대 5G 네트워크 장비 및 데이터센터 등에 대한 동기화 품질측정기능 수행

  • PTP(1588v2) : PTP 프로토콜 생성 및 및 ITU-T 기반 1ns 미만 정확도를 가지고 자동 측정기능 제공 ,
    모든 PTP 패킷에 대한 프로토콜 검증기능 제공

  • SyncE(지터/원더): ITU-T(G.8262, G.8262.1) 기반 SyncE 검증항목 자동 측정

  • Link : https://calnexsol.com/products/paragon-neo-s/

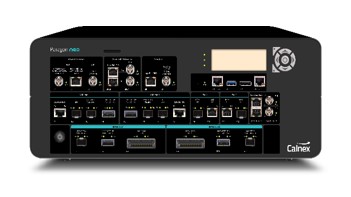

Paragon NEO

최대 400G 이하 시스템에 대해 네트워크 동기장비(PTP/SyncE) 품질 측정기

Paragon-Neo는 최대 400G 인터페이스(PAM4 인터페이스 포함) 이하 시스템에 대해 네트워크 동기장비(PTP/SyncE) 품질측정을 위한 제품입니다.

  • 5G 네트워크 장비의 ITU-T Class A/B/C/D 검증 및 O-RAN 시스템의 O-DU/O-RU 장비 검증(자동 측정 및 검증기능 제공)

  • PTP(1588v2) : PTP 프로토콜 생성 및 및 ITU-T 기반 1ns 미만 정확도를 가지고 자동 측정기능 제공 ,
    모든 PTP 패킷에 대한 프로토콜 검증기능 제공

  • SyncE(지터/원더): ITU-T(G.8262, G.8262.1) 기반 SyncE 검증항목 자동 측정

  • Link : https://calnexsol.com/products/paragon-neo/

Sentinel

Sentinel 시각 동기화 성능(품질) 측정기

Sentinel 제품은 3G / 4G / 5G 모바일 백홀, 금융/전력 통신 네트워크를 포함한 중요 인프라에 해한 시각 동기화 성능을 측정 할 수 있는 현장 솔루션입니다.

  • 3G / 4G / 5G 필드 동기화 측정 및 4G OTA (Over-the-Air) 측정 기능 제공

  • LTE-A, TDD LTE 및 Small Cell 네트워크에 대한 위상 정확도를 테스트하고 사용자 네트워크 가 ITU-T 한계에 부합하는지 검증

  • 동급 최고의 내부 루비듐 및 정확성을 가지고, 각종 측정 분석기능 제공
    (PDV, FPP, TE / max | TE | / dTE, MTIE / TDEV)

  • Link : https://calnexsol.com/products/sentinel/
